Módulo compacto, preensamblado y probado en taller que integra la Válvula Selectora Multipuerto, válvulas de bloqueo, válvulas check, tubería Schedule 80 e instrumentación sobre una estructura metálica diseñada para no transmitir esfuerzos a las boquillas. Llega a campo listo para conectar y producir.
El Skid de Producción reúne sobre un patín estructural único los componentes que normalmente se instalarían por separado en sitio: la Válvula Selectora Multipuerto, válvulas de bloqueo y de retención, tubería Schedule 80, soportería e instrumentación básica de operación — cada boquilla de entrada y salida se entrega con su válvula de bloqueo y de retención correspondiente.

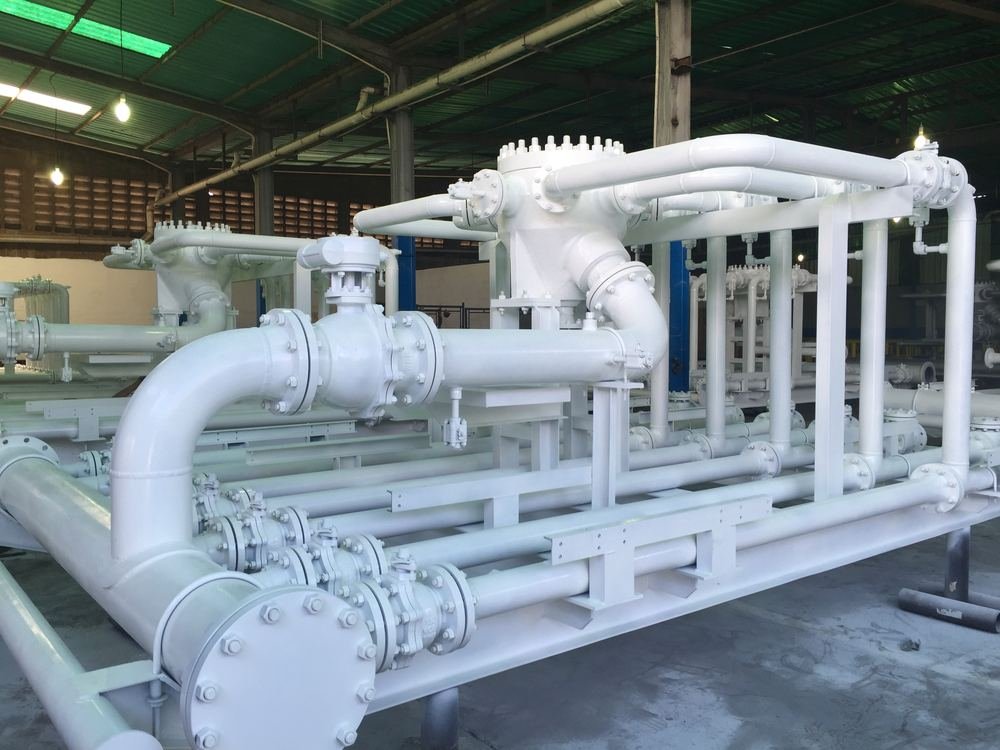

Toda la tubería queda soportada sobre la estructura del patín mediante abrazaderas, no sobre las boquillas de la válvula. Al ensamblarse, soldarse y probarse hidráulicamente en taller bajo condiciones controladas, el skid llega a campo como una unidad ya verificada, lista para conectar y poner en marcha.
* Configuración según proyecto. Modelo de referencia C1AS80I, patín compacto con Válvula Selectora Multipuerto integrada.
Un sistema armado en campo requiere soldadura de múltiples spools, alineación crítica de bridas, pruebas hidrostáticas en sitio, inspección radiográfica y coordinación de cuadrillas. El skid llega prefabricado, alineado y probado — la puesta en marcha se reduce a conectar y producir.
En un montaje tradicional, la tubería transmite esfuerzos a las boquillas de la VSMP y de las válvulas de bloqueo, generando fugas por fatiga, desalineación y fallas prematuras. En el skid, toda la tubería está soportada sobre la estructura, no sobre la válvula, lo que garantiza estabilidad mecánica y mayor vida útil.

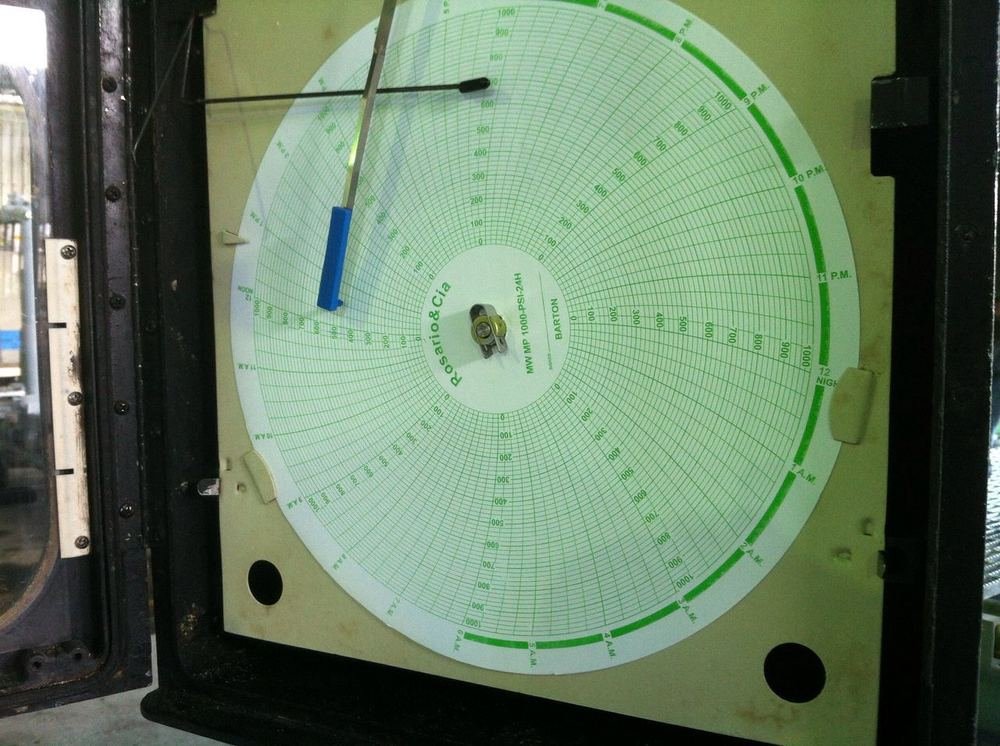

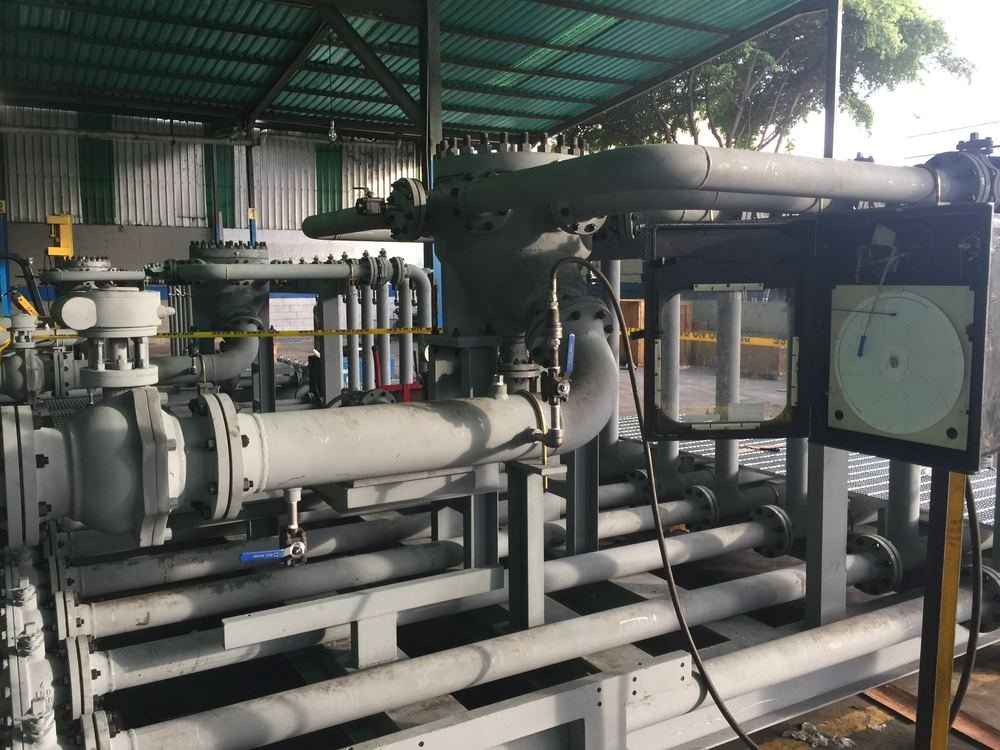

Cada skid se prueba hidráulicamente en taller bajo condiciones controladas: menos puntos de fuga, menos uniones críticas y menor exposición del personal a líneas presurizadas. La compactación del sistema también reduce el riesgo de derrames.
El skid puede partir de un sistema manual y evolucionar a semiautomático o automático sin reemplazar el equipo principal — basta con desmontar el operador manual y montar el actuador inteligente cuando la operación del yacimiento lo requiera.
Cada skid se fabrica bajo normas ASME B16.5 / B16.34, API 598 y NACE MR0175 / ISO 15156, con certificación de materiales EN 10204 3.1 y trazabilidad completa de cada spool y cada prueba realizada en taller.
Cada unidad se despacha con pruebas hidrostáticas certificadas, verificación dimensional, torque del actuador calibrado, documentación técnica completa, embalaje industrial para transporte y protección anticorrosiva — llega a campo exactamente como fue probado en taller.

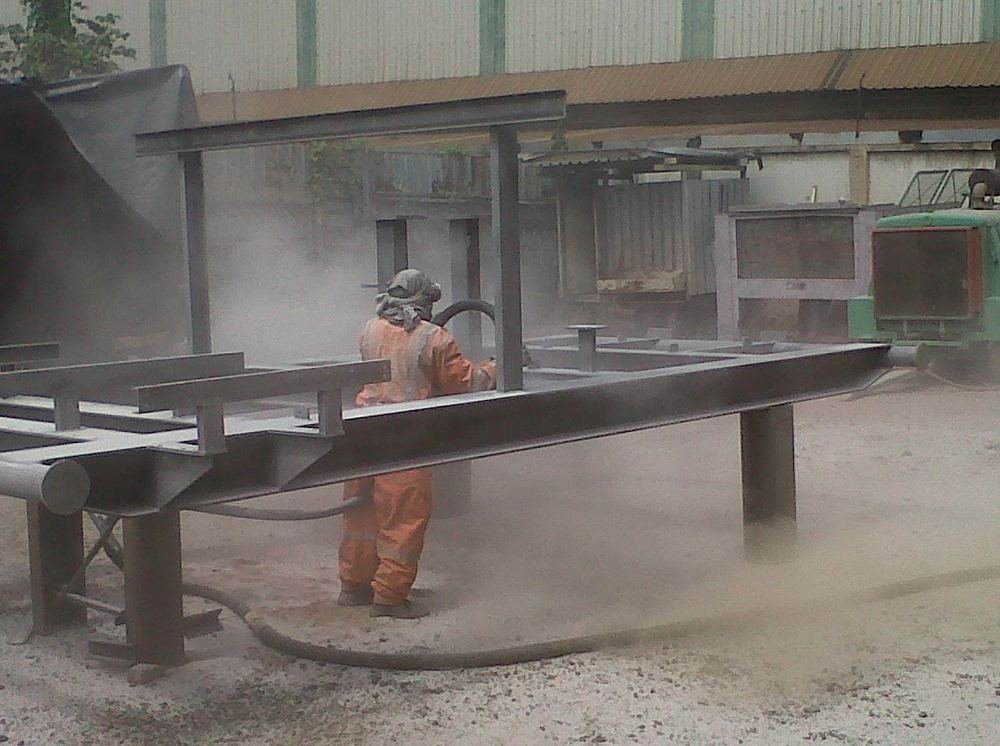

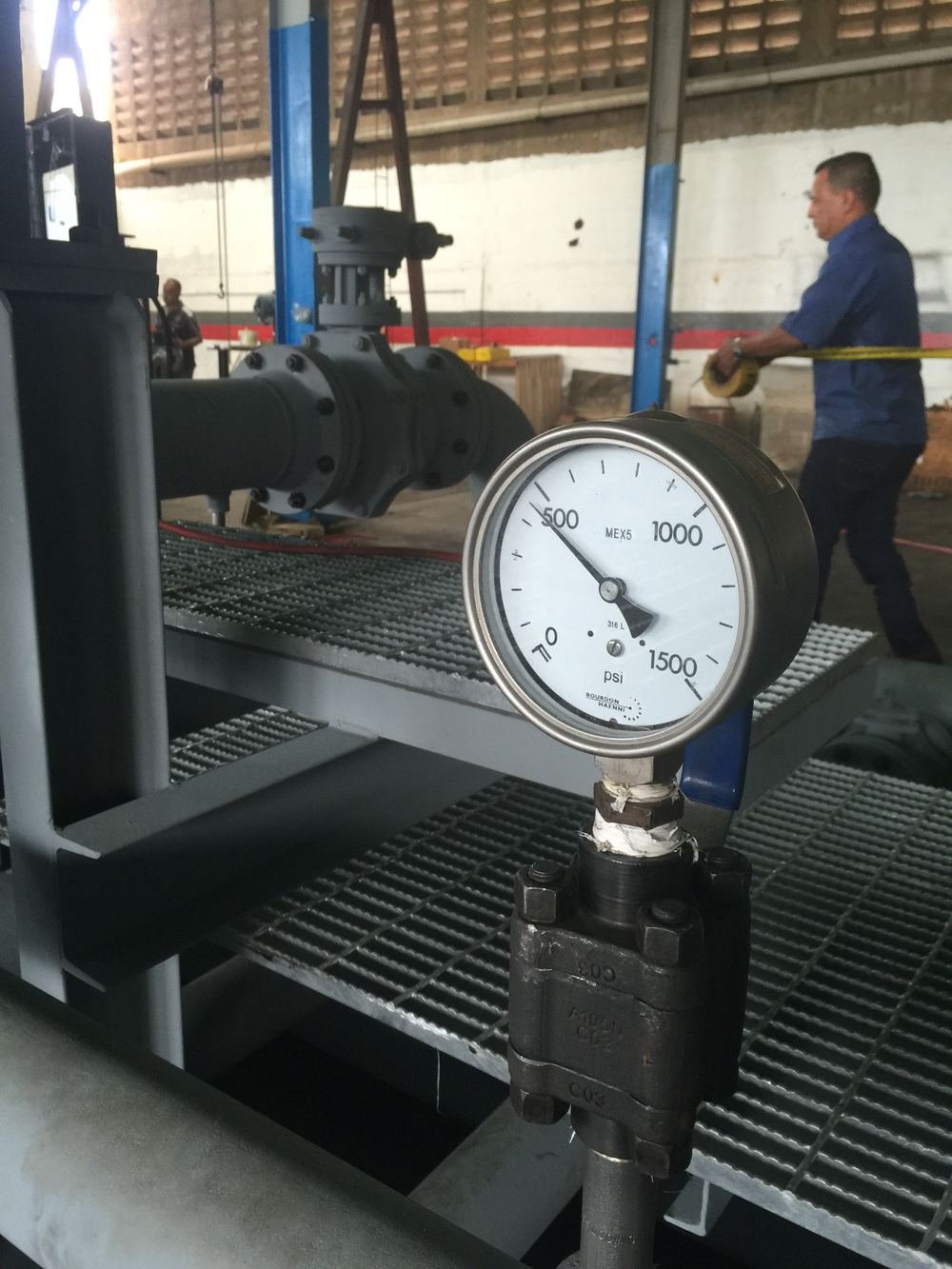

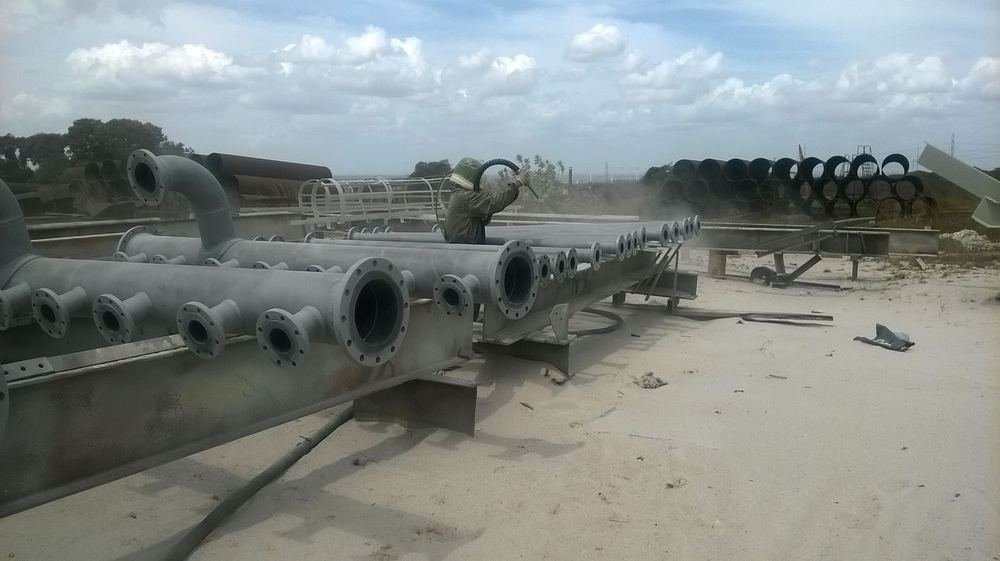

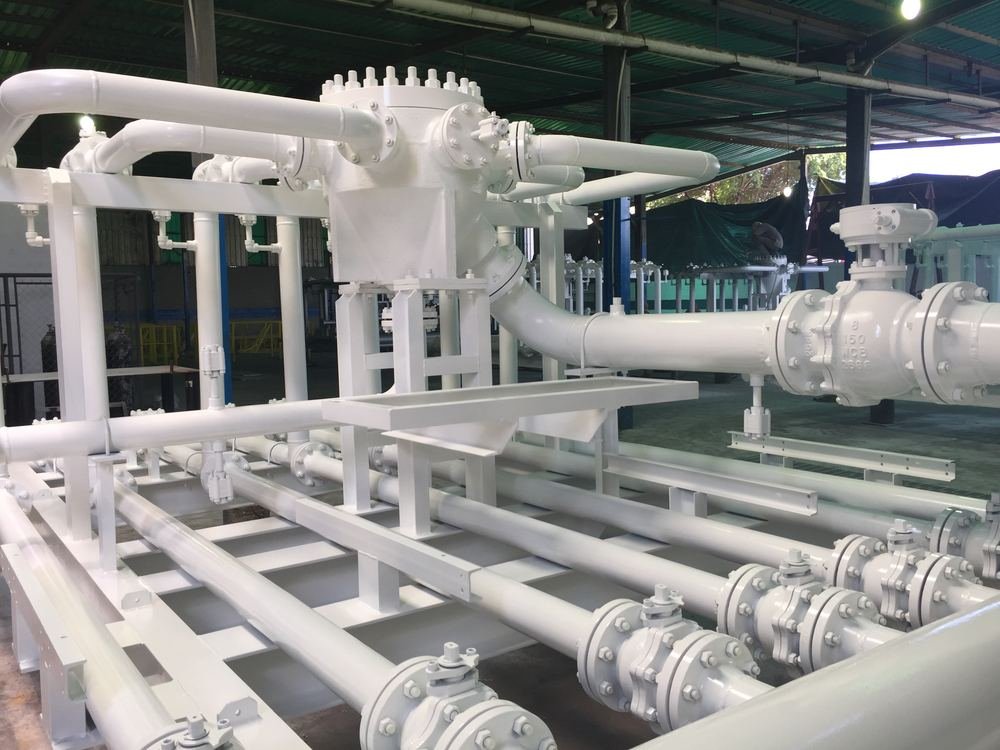

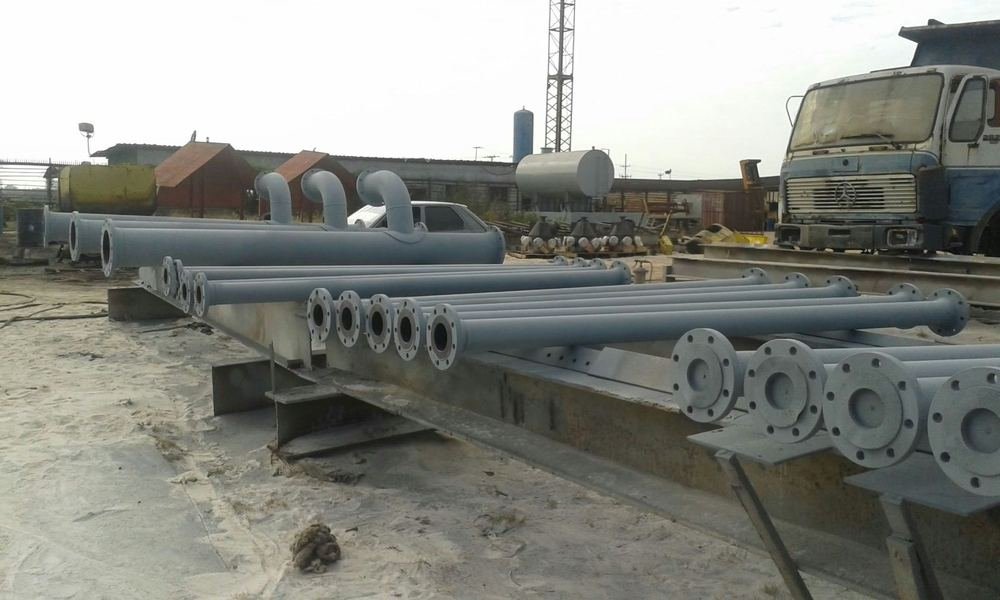

Cada skid se fabrica de principio a fin en nuestra planta: preparación y granallado de la estructura, integración de la VSMP, soldadura de spools, pruebas hidrostáticas y control de calidad, con trazabilidad completa en cada etapa.
La Válvula Selectora Multipuerto se opera manualmente con un posicionador a la palanca. Es la solución más compacta frente a un manifold de producción convencional, ahorra espacio en la locación y queda lista para automatizarse en el futuro sin cambiar el patín.
La VSMP es comandada por un actuador inteligente con operación local mediante botones y display, o remota vía radio o cable. En operación remota se conoce la posición actual de la válvula y se envía el comando para cambiar el pozo en prueba.
El sistema incorpora instrumentación de presión y temperatura para cada línea, cuyas señales gestiona el actuador con control integrado — Modbus RTU / RS-485 o CAN-Bus según proyecto — permitiendo comandos automáticos de selección de pozo desde sala de control.
Para pasar de manual a semiautomático solo hace falta desmontar el operador manual y montar el actuador inteligente sobre la misma VSMP — el skid crece con la operación del campo sin reemplazar el patín ni la válvula.
El modelo de referencia integra la Válvula Selectora Multipuerto con ocho entradas para pozos de protección y dos salidas — una común de producción y una seleccionable de prueba —, permitiendo conectar hasta siete pozos de forma simultánea. Las siete boquillas de entrada y las de salida se proveen con sus válvulas de bloqueo y de retención correspondientes.

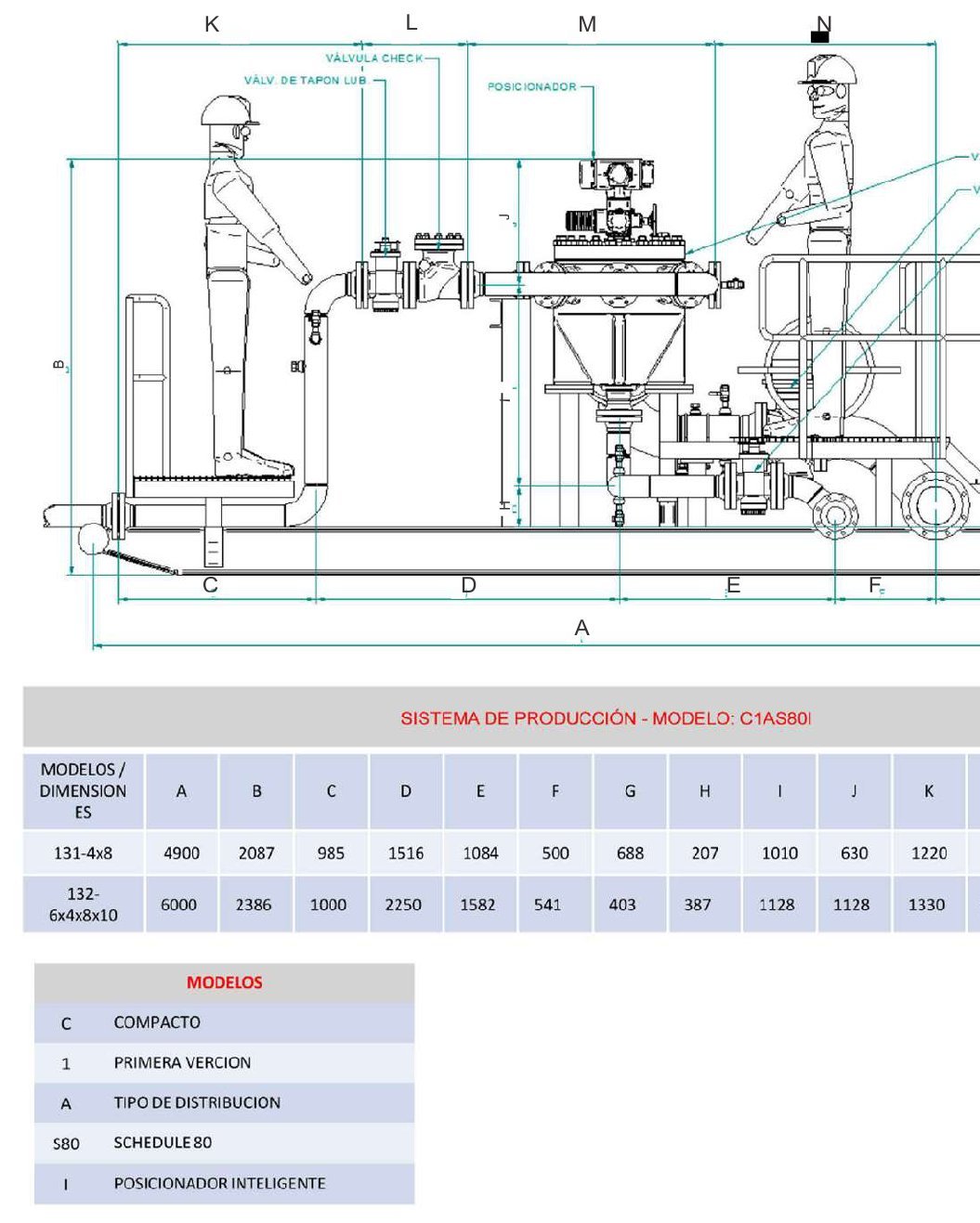

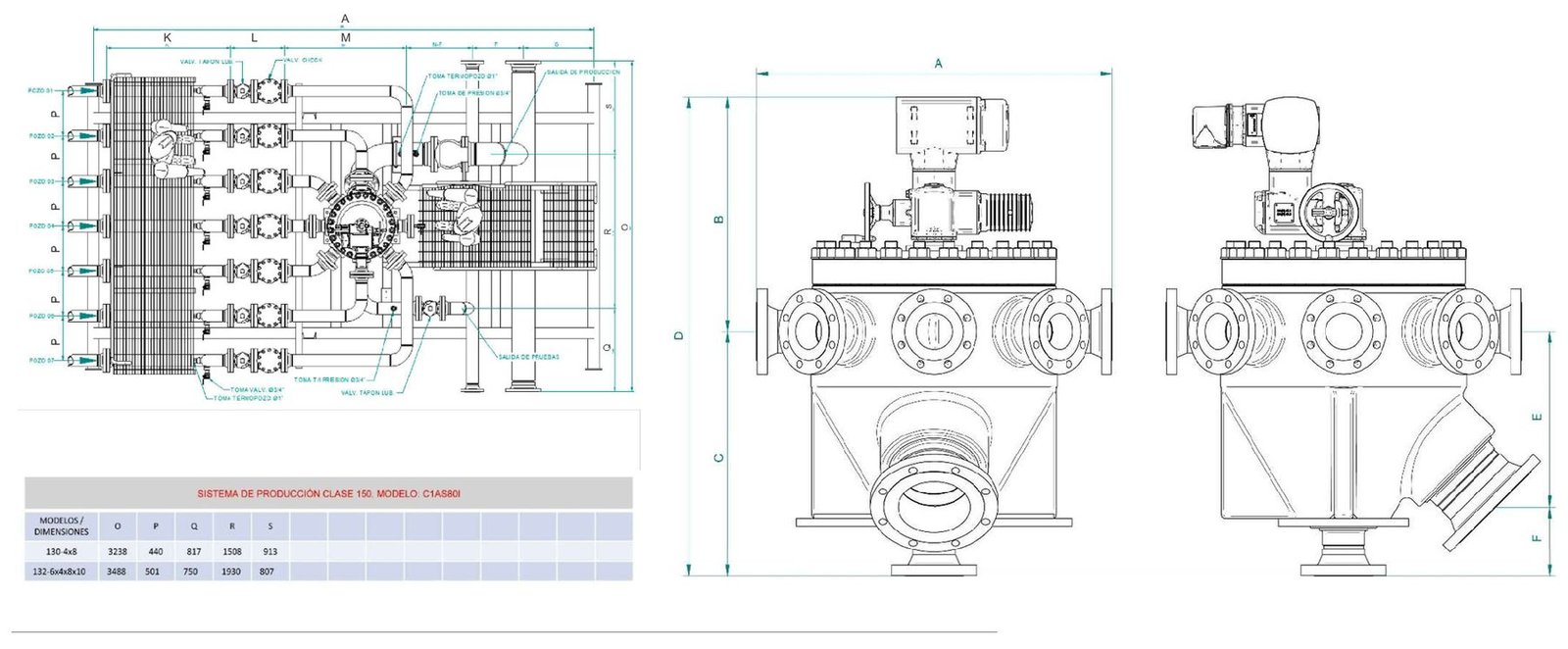

* Cotas O–S en mm, modelo C1AS80I: 130-4x8 (O 3238 · P 440 · Q 817 · R 1508 · S 913) y 132-6x4x8x10 (O 3488 · P 501 · Q 750 · R 1930 · S 807).

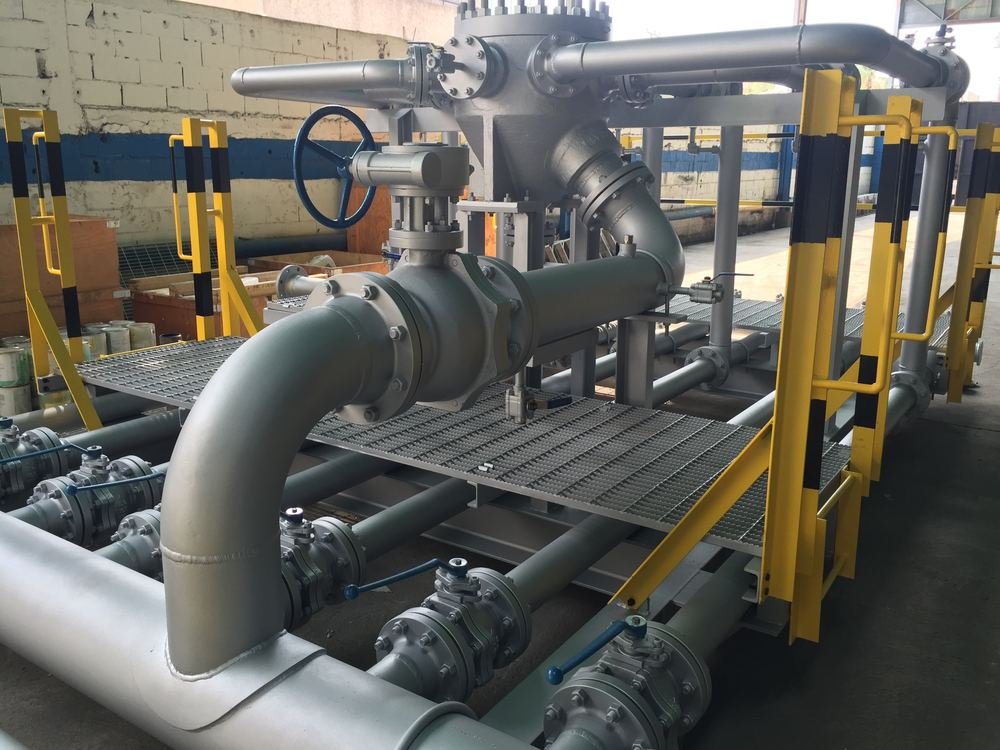

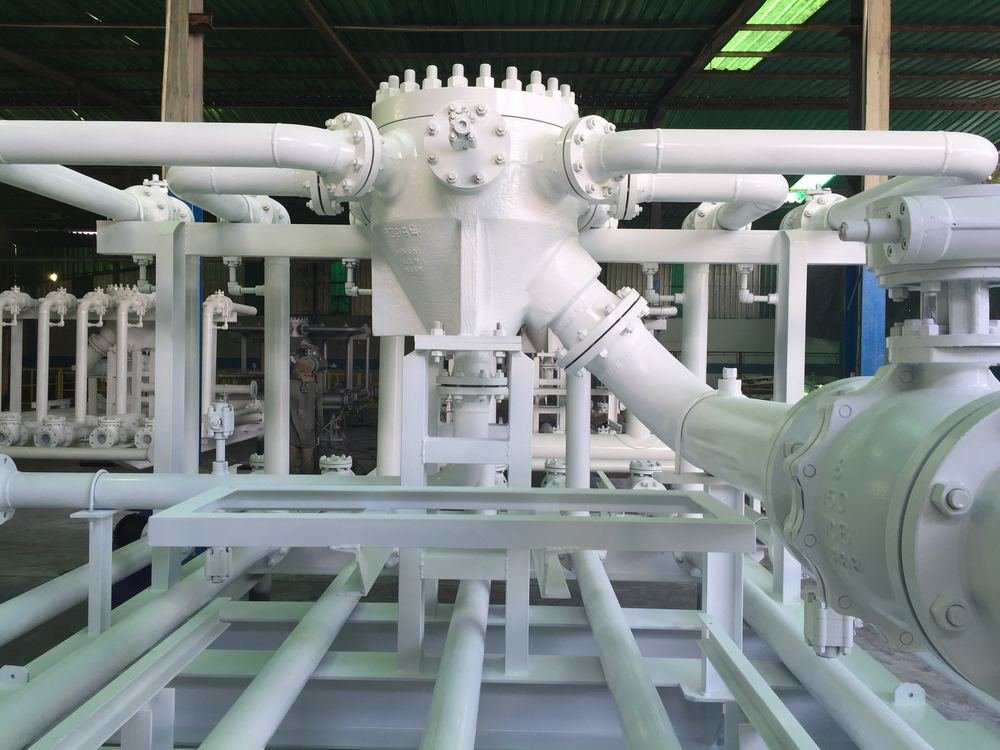

El cuerpo de la VSMP, las válvulas de bloqueo y retención, y la tubería de proceso se integran sobre una estructura de acero soportada con abrazaderas, de manera que ningún esfuerzo mecánico llegue a las boquillas. La soldadura de los spools y el ensamblaje se realizan en taller bajo condiciones controladas, con inspección visual antes de la prueba hidrostática final.

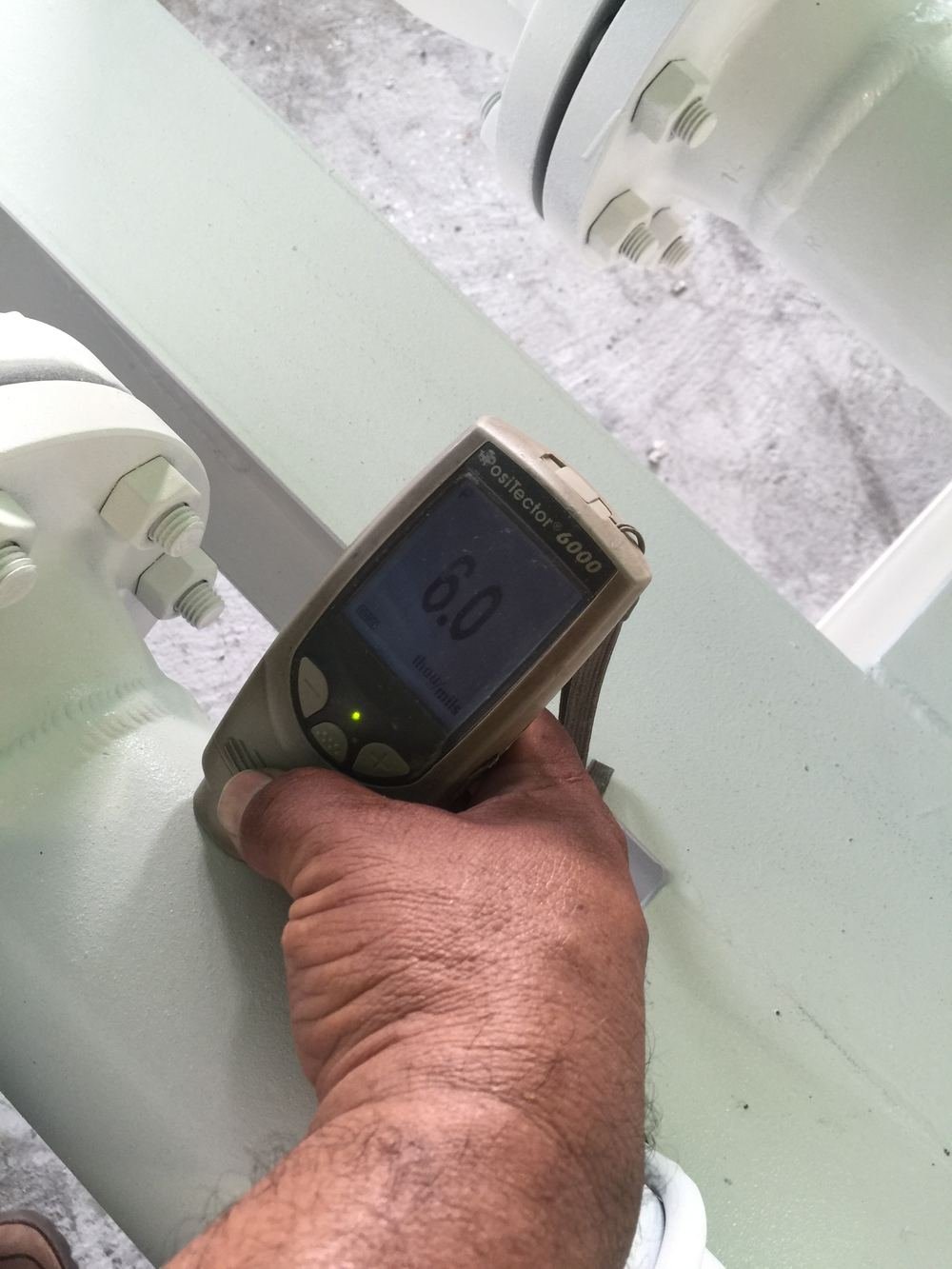

El equipo se entrega como una unidad llave en mano: protegido con recubrimiento anticorrosivo interno y externo, con hermeticidad Clase VI verificada válvula por válvula, instrumentación de proceso instalada y calibrada, y embalaje industrial para transporte — listo para conectar en sitio, sin ingeniería adicional ni ajustes de campo.

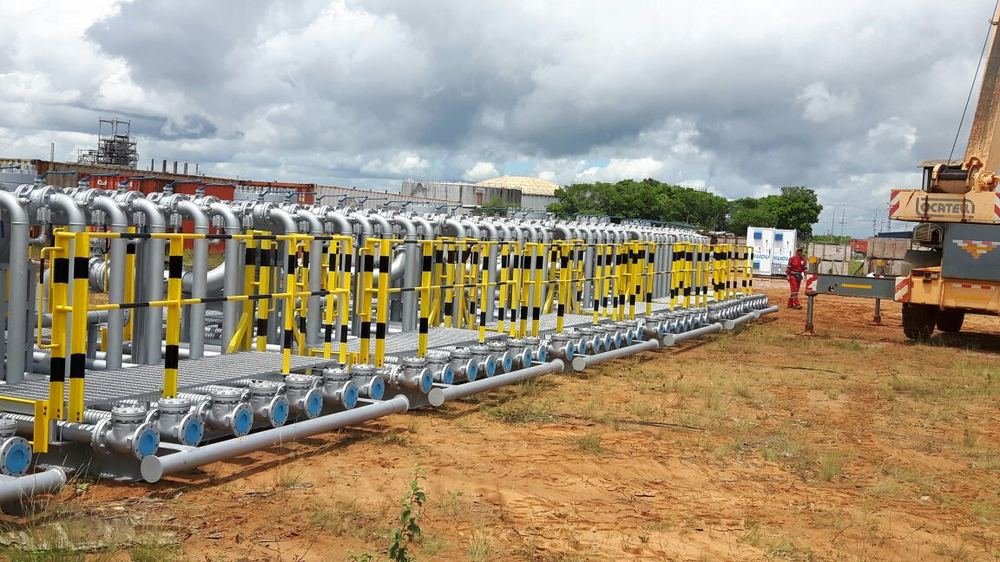

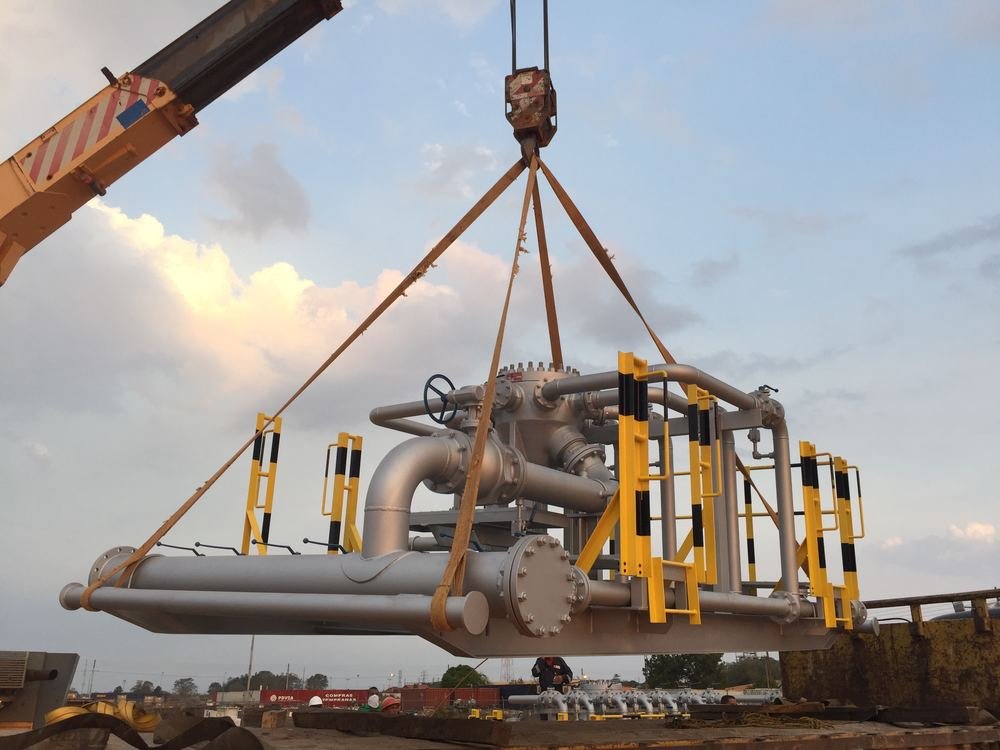

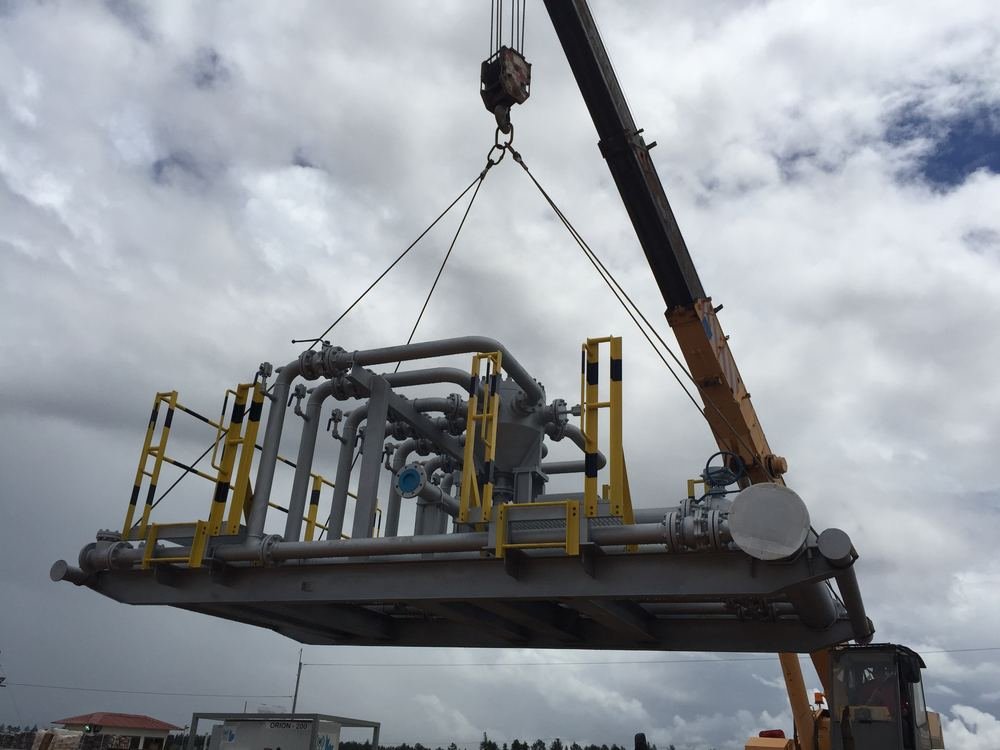

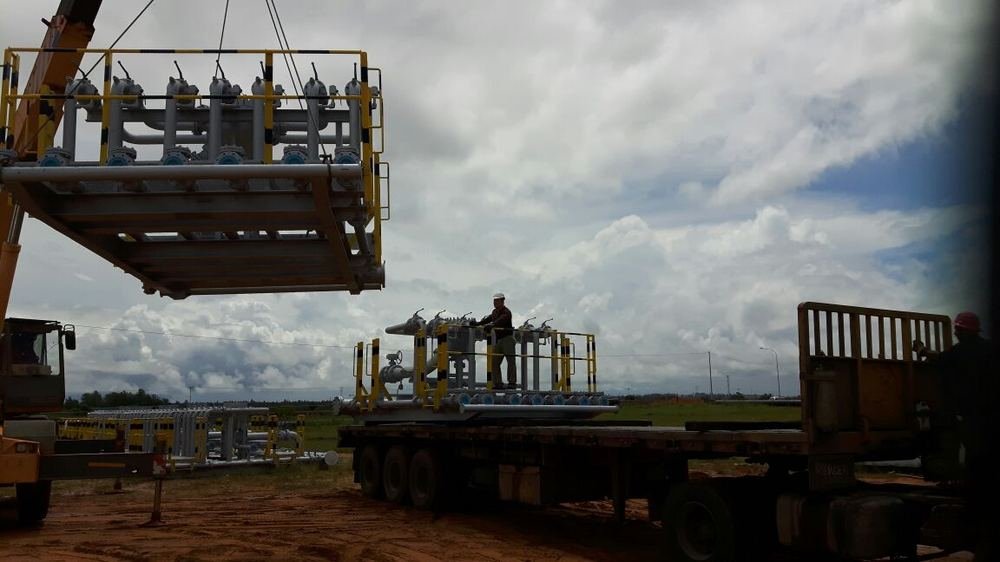

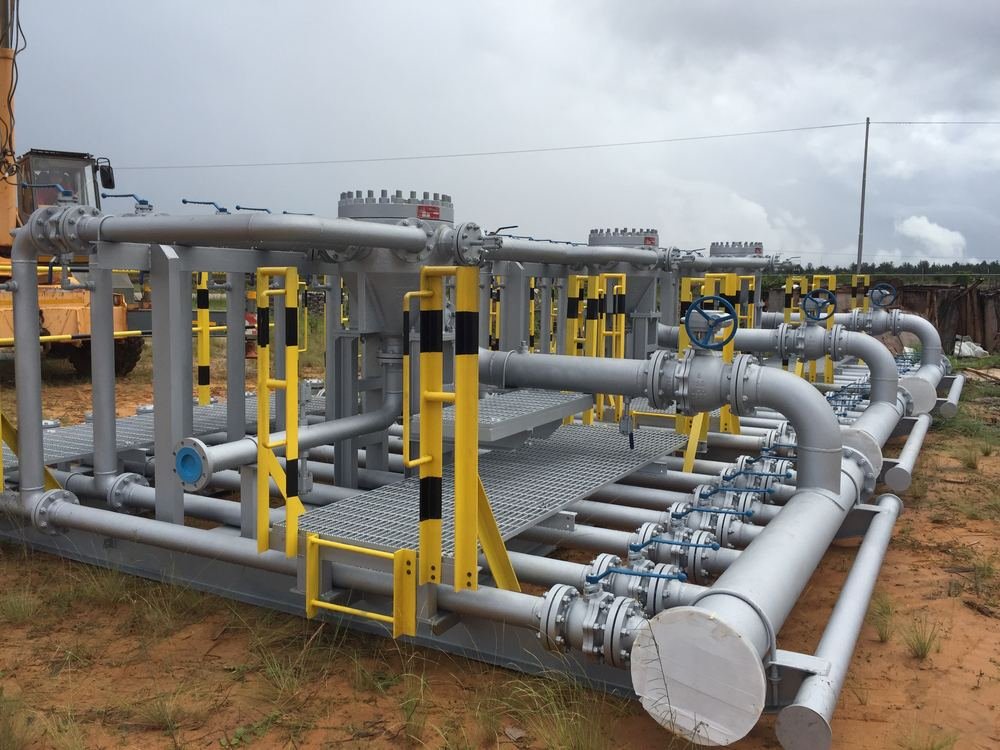

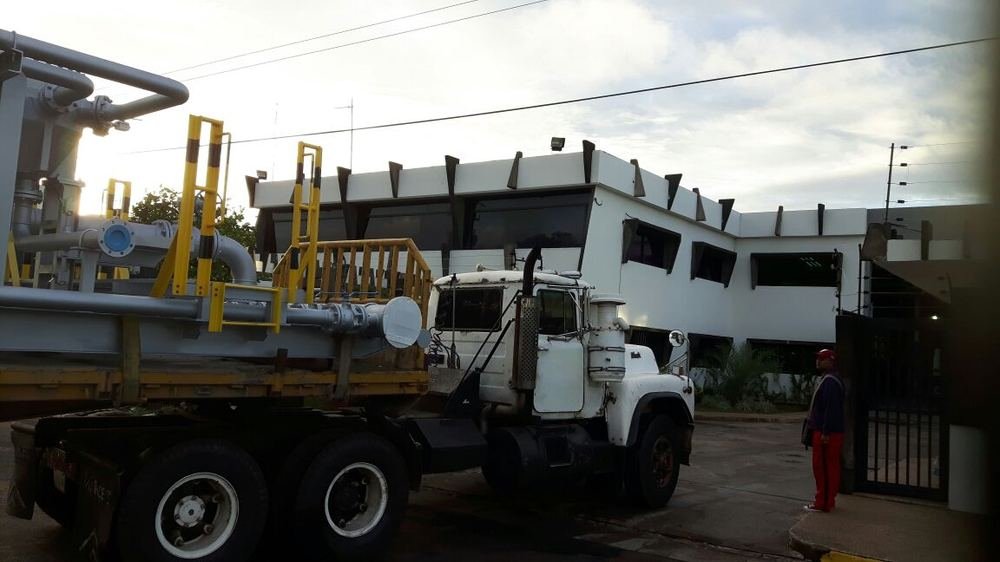

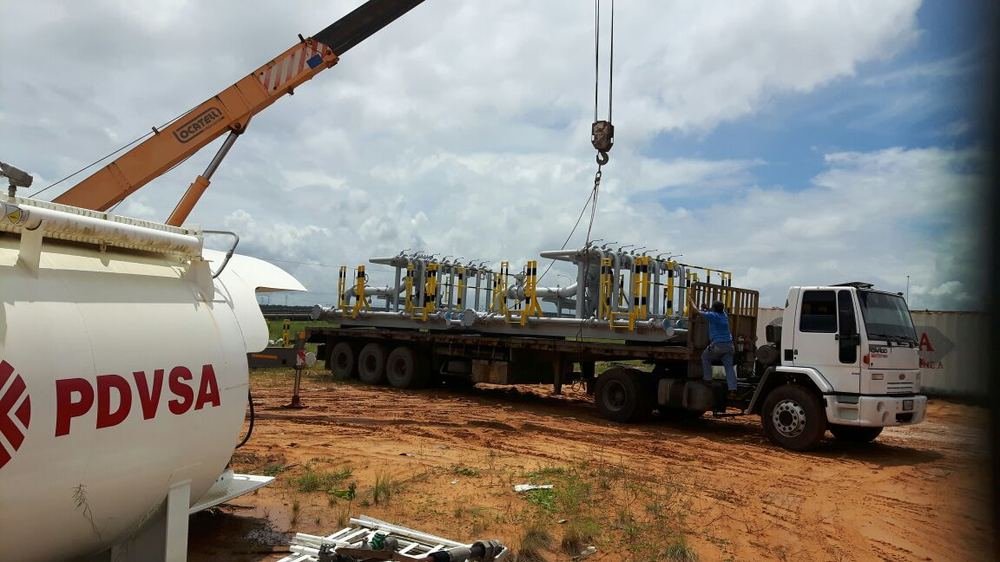

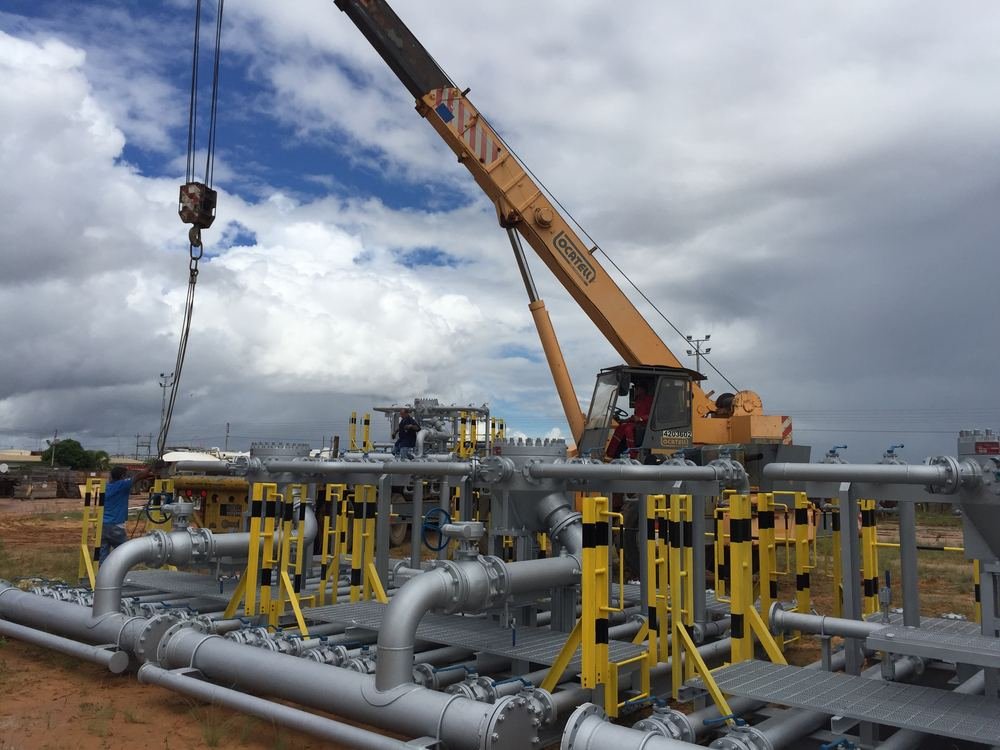

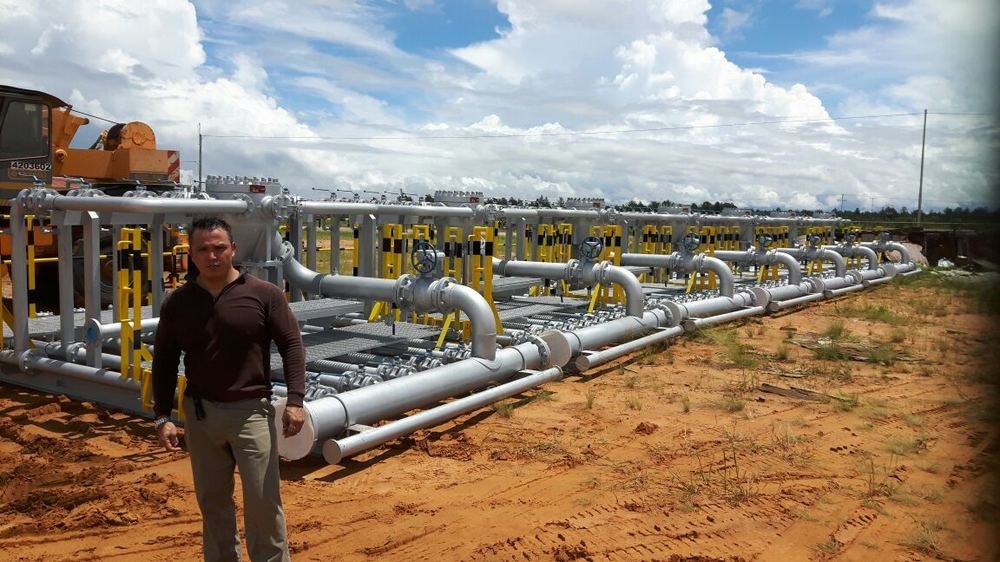

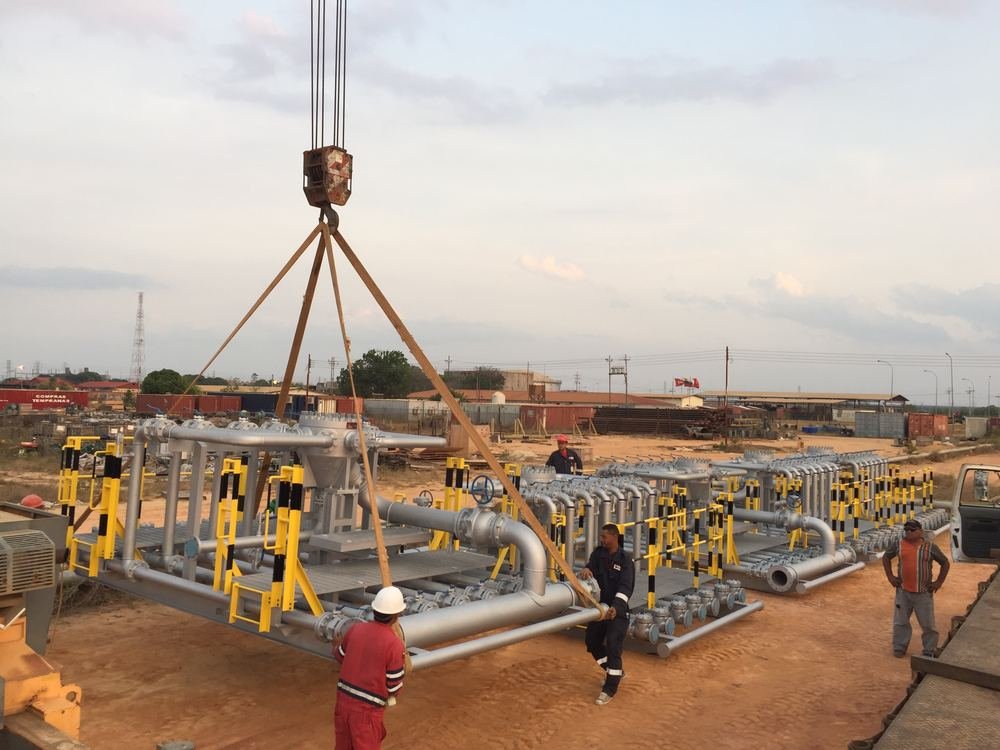

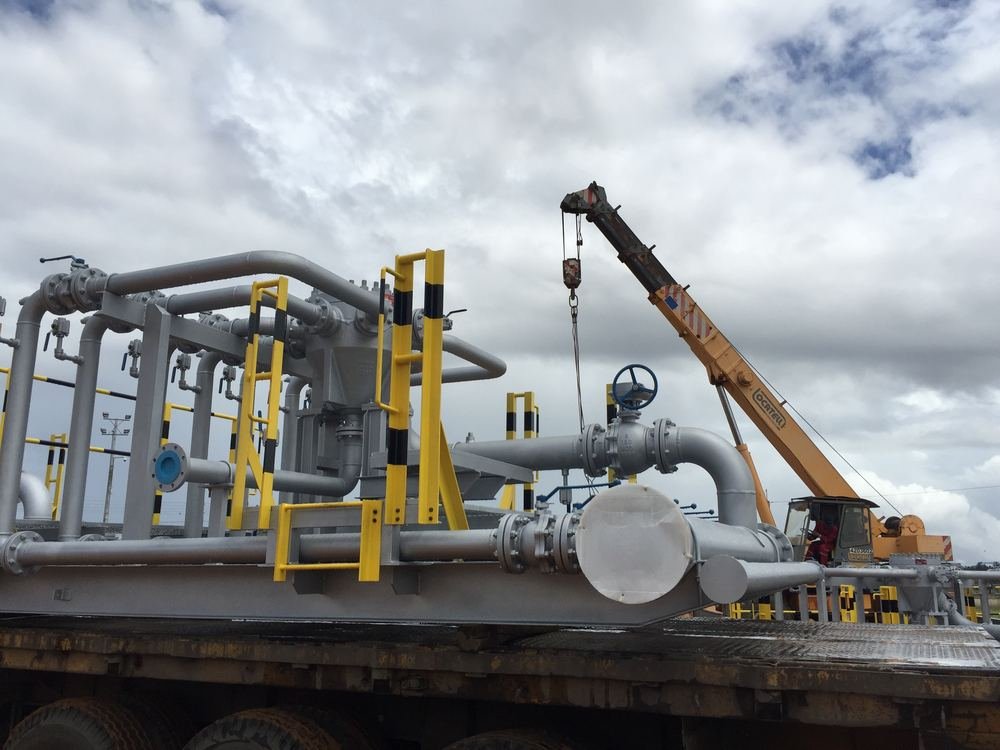

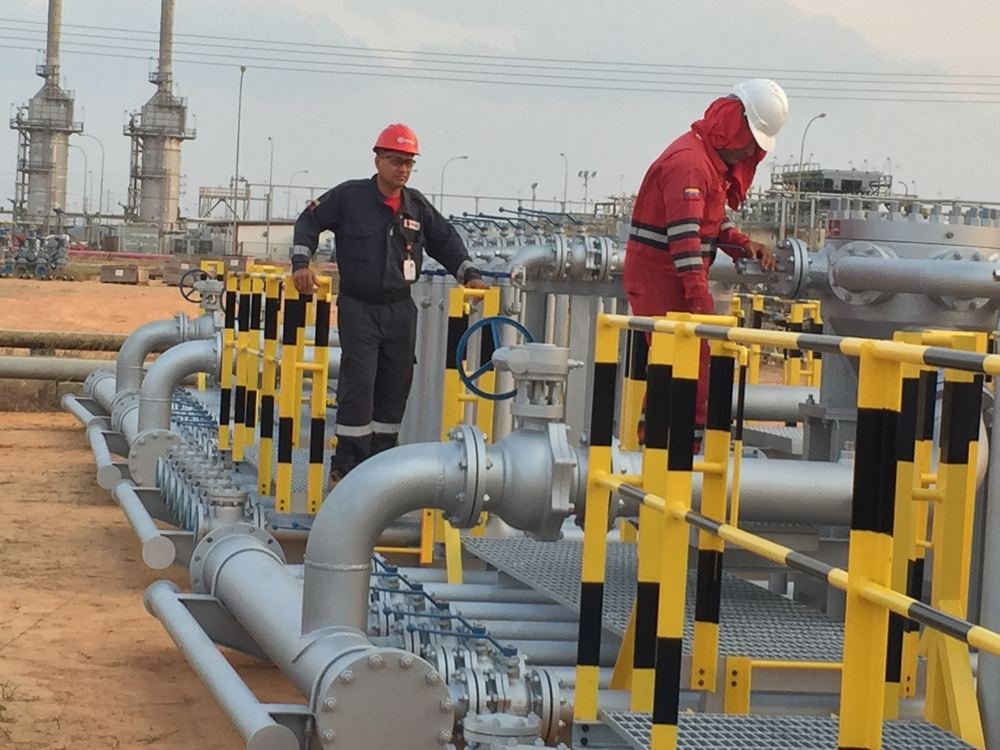

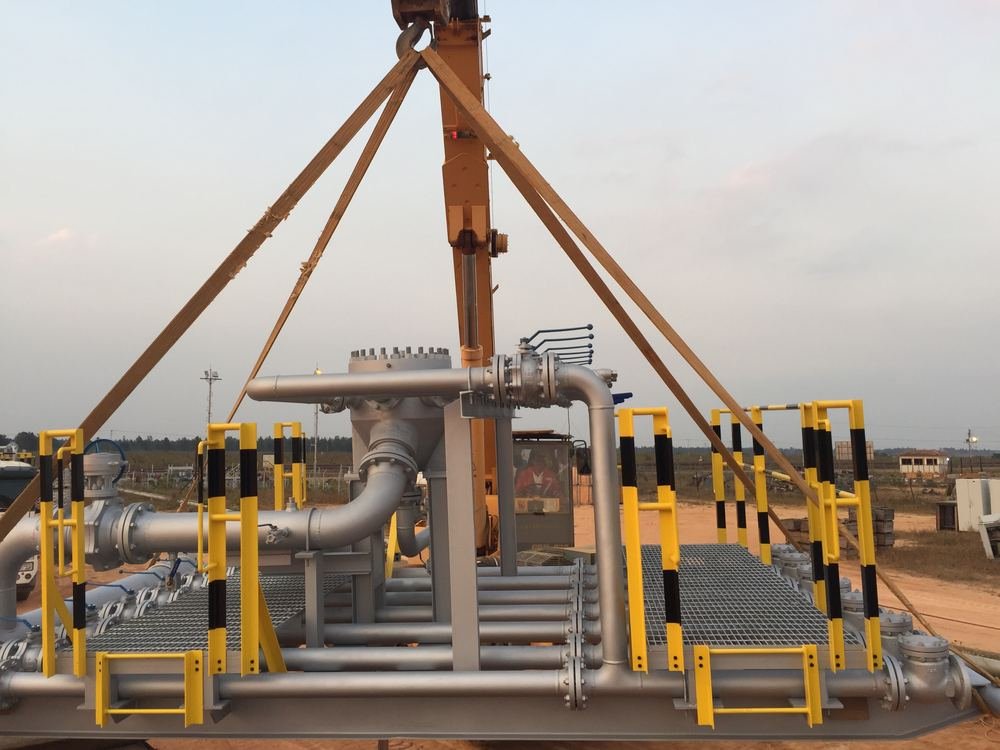

Cada skid se despacha embalado y protegido contra la corrosión, se iza con eslingas certificadas y se transporta hasta la locación listo para conectar — sin retrabajos ni riesgos de alineación en sitio.
